平板式工业LED系列观片灯说明书

来源: 时间:2019-04-23 14:41:19 浏览次数:

DL-50、DL50D、DL-50G、DL-40S等产品说明书


1、产品简介

德澜 DLight 品牌,DL-40SDL-50、 DL-50GLED射线底片观片灯是我公司最新推出的创新产品,是国内外首家推出DL-2000系列LED观片灯后的又一力作——第二代LED工业射线底片观片灯。申请多项国家专利,拥有自主知识产权。

DL-40S(袖珍)是国内外首家推出的袖珍型超薄LED观片灯,小巧玲珑,便于携带。专门为检验机构、检测单位、监理单位设计,适用于评片工作量不大,野外现场使用。

DL-50型(高亮型)是国内外首家推出的超薄、可播放MP3音乐的LED观片灯,用于观察和评定黑度D<4.5的底片。

DL-50G型(双窗口超高亮型)是针对NB/T47013.2-2015《承压设备无损检测》标准,最新研发的一款观片灯。设置2个窗口,一个是长方形大窗口,210×65mm(以下简称大窗口),和DL-50观片灯相同;另1个是Ø65mm的园型超高亮度窗口(以下简称高亮区)。高亮区光源是我们独家研发开模定制的大功率集成LED面光源,最高亮度高达6×105cd/m2。大窗口主要用于用于评定黑度D<4.5的底片,高亮区用于观察和评定黑度D>4.0-5.0的底片。

该系列LED观片灯的出现,带来工业射线观片灯又一次革命性的变化,把粗大笨重、不变携带的传统工业观片灯变为超薄的平板式,外壳用铝型材一次拉制成型,整个外壳作为光源的散热器,实现外散热,不但美观大方,而且,更有利于LED散热,亮度高,光衰小,性能稳定,抗震性好,寿命长,维修方便,节能环保

该系列产品符合GB/T19802-2005《无损检测 工业射线照相观片灯》标准要求。DL-50G观片灯是目前国内唯一满足NB/T47013.2-2015《承压设备无损检测》标准要求观片灯,是现有工业射线底片观片灯的更新换代产品。广泛应用于工业检测领域进行射线底片观察和评定。

2、产品系列

型号

性能说明

DL-40S

袖珍型

采用Cree高亮贴片LED光源;

最大亮度:>30000 cd/m2

用于观察黑度4.0以下的底片;

最大功率:30W ;窗口大小:100×60mm

外观尺寸:240×200×40mm;净量:2 kg

电容触摸调光;脚踏开关控制。

DL-50

高亮型  MP3音乐播放

采用Cree超高亮贴片LED光源;

最大亮度:>176000cd/m2

用于观察黑度D<4.5的底片;

支持USB、耳机;内置双喇叭立体声音箱;

最大功率:90W ;窗口大小:210×65mm

外观尺寸:360×200×40mm;净量:4.0kg

电容式触摸调光;脚踏/触摸开关双重控制。

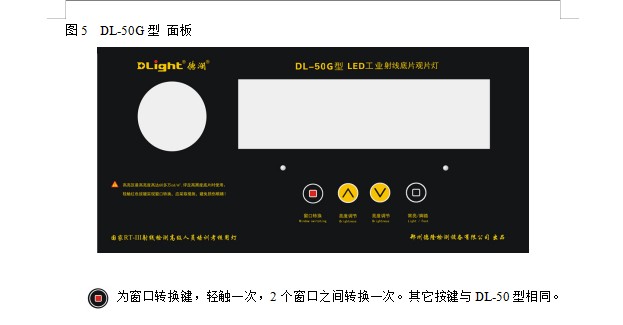

DL-50G

双窗口型  MP3音乐播放

大窗口采用Cree超高亮贴片LED光源;

高亮区光源大功率集成LED面光源。

最大亮度:大窗口 >176000cd/m2

高亮区 >600000cd/m2

窗口大小:大窗口210×60mm,高亮区Φ60mm

支持USB、耳机;

最大功率:各90W

外观尺寸:360×200×40mm;净量:4.5kg

电容式触摸调光;脚踏/触摸开关双重控制。


4、功能特点

平板式

德澜 DLight 品牌工业观片灯是国内外首家推出的超薄型观片灯,彻底颠覆了现有工业观片灯的外观和结构,把粗大笨重的观片灯变为平板式;厚度仅仅40mm,机壳作为散热器,外加风扇散热(DL-50/ DL-50G型),散热效果好,光衰小,噪音低,使用、携带方便。

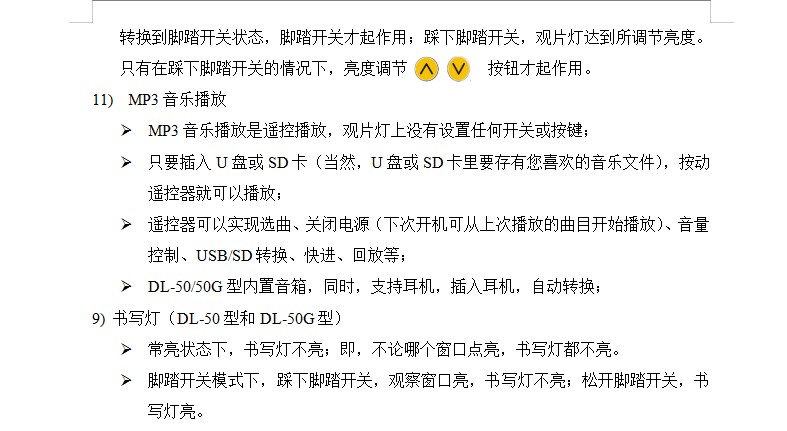

MP3音乐播放

德澜 DLight 品牌工业观片灯(DL-50/ DL-50G型)是国内外首家推出的可播放音乐的观片灯,支持USBSD卡播放歌曲MP3,面板没有显示任何按键旋钮,只要插上U盘或SD卡,采用遥控器实现开机、关机、播放、选曲、音量。内置功放和高品质音箱DL-50型),双通道立体声,同时支持耳机工作模式。为枯燥的评片工作增加一点乐趣,体现对从事射线检测人员的贴切关怀。



增设书写灯

观片灯左侧USB插口,可以直接插入电脑灯,作为评片时的书写台灯,照射区域任意可调,光线柔和,不刺眼,便于观察和分辨底片表面的伪缺陷,使用方便。

电容式触摸按键调光

亮度调节首家采用电容式触摸按键。代表流行风向标的iPhone上使用电容式触控屏无疑进一步印证了其拥有的各项优势。

与电阻式触控屏和电磁式感应板相比,电容式触控屏表现出了更加良好的性能。由于轻触就能感应,使用方便。而且手指与触控屏的接触几乎没有磨损,即使不接触或带上厚厚的手套,也不影响其灵敏感应,性能稳定,经测试使用寿命长达30年。

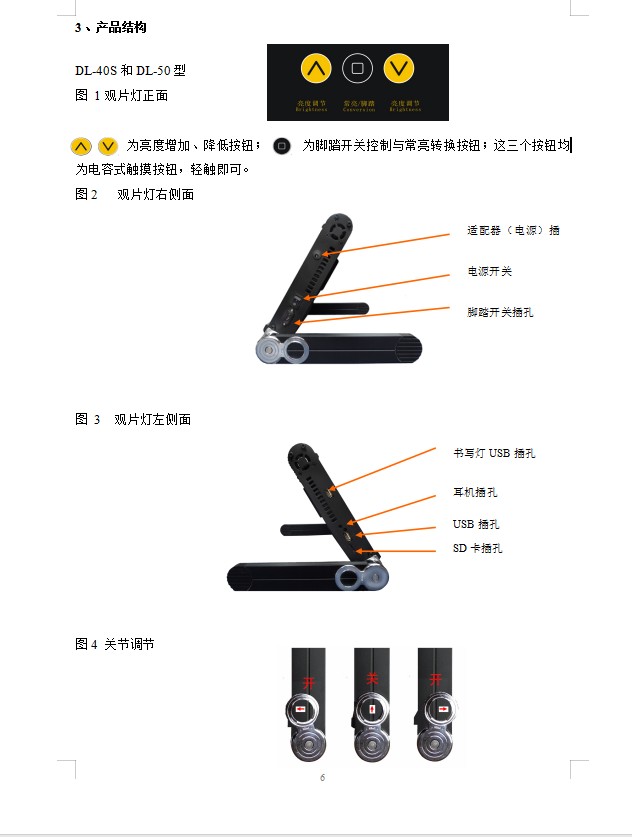

角度可调

采用专利技术的活动关节,关节锁扣左右均可打开,锁扣至于中间位置为锁定状态,角度可根据评片人员习惯360°任意调节,收放自如,经久耐用。

采用国外最新技术:

采用美国科瑞(Cree最先进的进口晶架、大晶片等白光光源技术特身定做的LED取代热光源及荧光灯,彻底改变了传统观片灯的光源类型,亮度高,寿命长。

优异的选材:

观察屏采用防爆灯,具有超越玻璃的透光性,良好的慢散射性能,持久耐用,不变形、不变色。

减少眼睛疲劳:

根据人眼生理学特点,特制LED色温,不刺眼,即使长时间地观看,眼睛也不易疲劳。

LED光源寿命长,维修方便,维修成本低

LED理论寿命长达10万小时,远远高于荧光灯和热光源。且维修方便,维修成本低。

节能、环保:

该评片装置采用新型光源LED,大大降低了能源消耗。整机最大功率50W与节能灯相比节约能量近70%,与热光源相比节约90%以上。

该装置是电子产品,组成主要是LED阵列和电子电路,生产中无有害元素、使用中不发出有害物质,废弃物可回收,没有日光灯废弃物含汞污染的问题。

更适用底片评定:

拟真自然光线,亮度高不刺眼。光线传播更均匀,亮度差小于10%,使底片影像更加逼真、悦目,更适合底片评定。

【注】结构和外观若有小的变更或改进,不再另行通知。

5、技术参数

 DL-40S型 微型 工业LED观片灯技术参数

Ø 最大亮度> 30000 cd/m2

Ø 散射系数: σ0.9

Ø 均匀系数: g0.9

Ø 整机功率:30W

Ø 整机重量:1.2 kg

Ø 窗口大小:100×60mm

Ø 外观尺寸:180×200×40mm

Ø 供电电源:~220V,50Hz,/60Hz/DC24V

Ø 电容触摸调光;脚踏开关控制.

Ø 评片角度可根据习惯360°任意调节,收放自如。



DL-50 高亮型工业LED观片灯技术参数

Ø 最大亮度:>176000cd/m2

Ø 散射系数: σ0.9

Ø 均匀系数: g0.9

Ø 整机功率:90W

Ø 整机重量:4.0 kg

Ø 窗口大小:210×65mm

Ø 外观尺寸:360×200×40mm

Ø 供电电源:~220V,50Hz/60Hz/DC24V

Ø 电容触摸调光;脚踏开关控制。

Ø 活动关节,评片角度可根据习惯360°任意调节。



DL-50G 高亮型工业LED观片灯技术参数

Ø 最大亮度:大窗口 >176000cd/m2

高亮区 >600000cd/m2

Ø 窗口大小:大窗口210×65mm,高亮区Φ65mm

Ø 散射系数: σ0.9

Ø 均匀系数: g0.9

Ø 整机功率:各90W

Ø 整机重量:4.0 kg

Ø 外观尺寸:360×200×40mm

Ø 供电电源:~220V,50Hz/60Hz/DC24V

Ø 电容触摸调光;脚踏开关控制。

Ø 金属关节,评片角度可根据习惯360°任意调节。



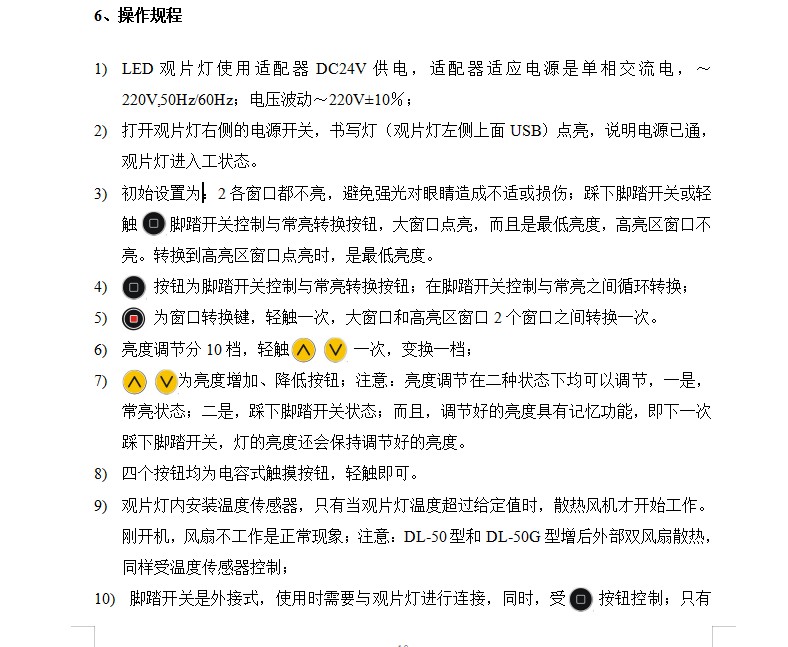

7、注意事项

1) LED观片灯使用适配器DC24V供电,适配器适应电源是单相交流电,~220V,50Hz/60Hz;确保电源正确;

2) 该设备为高档电子产品,运输和保存,应避免磕碰;

3) 产品出现故障,请及时与我公司或经销商联系,且勿自行打开维修,一定要到专业维修站维修或经过培训的专业技术人员维修;

4) 观片灯亮度很高,长时间工作,应使用设备配置的遮光板或调节窗口大小,避免强光对眼睛的损伤;

5) 工业观片灯高亮很高,使用时请注意,以免对您的眼睛造成不适或不必要的损伤!

6) 观片灯内部结构设计科学、紧凑,非专业人员切勿自行拆装,以免影响产品品质或无法装配;

7) 使用完毕结束工作时应及时拔掉电源,确保安全;

8) 保存设备应注意防潮;

9) 观片灯所有部件不存在易碎件,抗震性能良好,但是,为安全起见,长途运输应把仪器装在专用的硬壳包装箱内。

8配置

DL-40S型 微型 LED工业射线底片观片灯

基本配置:

Ø 观片灯主机……………………………1

Ø 电源适配器……………………………1

Ø 脚踏开关………………………………1

Ø 电源线…………………………………1

Ø 硬壳包装箱………………….…………1

Ø 使用说明书……………………………1

Ø 合格证…………………………………1

赠品:小型评片尺……………………………1



DL-50型 高亮型 LED工业射线底片观片灯

基本配置:

Ø 观片灯主机……………………………1

Ø 电源适配器……………………………1

Ø 书写灯  ………………………………1

Ø 脚踏开关………………………………1

Ø 遮光板…………………………………1

Ø 电源线…………………………………1

Ø MP3遥控器……………………………1

Ø 硬壳包装箱………………….…………1

Ø 使用说明书……………………………1

Ø 合格证…………………………………1

赠品:小型评片尺…………………………… 1



DL-50G 双窗口 LED工业射线底片观片灯

基本配置:

Ø 观片灯主机……………………………1

Ø 电源适配器……………………………1

Ø 书写灯  ………………………………1

Ø 脚踏开关………………………………1

Ø 遮光板…………………………………1

Ø 电源线…………………………………1

Ø MP3遥控器……………………………1

Ø 硬壳包装箱………………….…………1

Ø 使用说明书……………………………1

Ø 合格证…………………………………1



赠品:小型评片尺…………………………… 1
