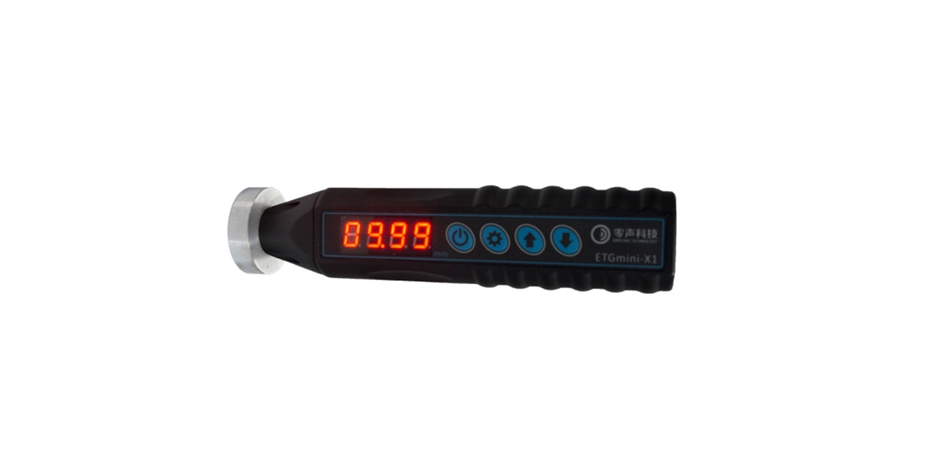

ETGmini-X1无线笔式电磁超声高温腐蚀检测仪技术参数
一、性能特点
1、可对碳钢、铸钢、合金钢、不锈钢、铜、铝、钛等导体材料进行检测。
2、无需打磨工件表面,无需去除工件表面防腐层和锈蚀,无需耦合剂。
*3、具备高温声速自动补偿修正功能,探头内置传感器,探头温度超过预定温度会自动报警。
*4、三种测厚模式:
(1)全自动测量模式,一键测量,无需人为干预。
(2)半自动测量模式,一键切换。
(3)全手动测量模式,一键切换。
5、内部储存器:16GB,可存储检测数据400000组。
6、外部存储器:U盘,可用于设备系统升级。
*7、可升级后匹配的5种探头种类为:800℃高温通用探头;B扫描探头;800℃铁磁性材料高温探头,800℃高温通用小探头,脉冲电磁式探头。
二、技术参数:
1 *总体要求:
(1) 仪器为笔式外形和平板电脑组成,具有A 扫描、B 扫描两种功能,具有测厚和探伤功能;
(2) 笔试仪器部分和平板电脑通过无线连接;
(3) 检测过程中不需要打磨工件表面,不需要耦合剂;
(4) 仪器采用电磁超声原理,探头和仪器为一体机,探头可快速更换,探头和主机为螺纹连接;
(5) 可配置的探头类型:常温探头、高温探头(800℃)、低频探头。
2 *高温探头工作温度范围:-150~+800℃,其他温度可进行定制探头,温度1200℃;
3 *高温补偿:具备高温声速自动补偿功能;
4 接收增益:100dB;
5 *频率范围:2~5MHz可调;
6 *提离(传感器与检测对象之间的工作间隙):8mm,防锈膜、盐沉积物或其他绝缘涂层(油漆、清漆、搪瓷、塑料等)都可以做为操作间隙;
7 测量范围1mm ~ 200mm,可升级到1mm ~ 500mm;
8 测量设备分辨力:0.01 mm;
9 平均模式分辨力:0.001 mm;
10 操作换能器和倾斜角度±25度;
11 声波声速的调节范围1000~9999m/s;
12 供电:内置锂电池供电,连续工作时间≥8 小时,间隔工作时间小于24 小时;
13 *可检测工件的曲率范围:8mm;
14 软件提供在平板电脑中,平板电脑和软件;
15 通讯接口:Micro USB;
16 *笔式主机尺寸:175×40×33mm;
17 *需提供厂家的产品授权书;
18 软件终身免费升级;
19 显示方式:液晶显示屏;
20 *主机重量:≤250g;
21 声波类型:剪切波(横波);
22 *波形显示方式包括全波、半波、射频波(软件中可快速调节)
三、设备配置
包含主机1台、常温探头、平板电脑一台、高温探头(-150~800℃)2个、碳钢校准试块1个、不锈钢校准试块1个、高温配件1套、充电器1个、仪器箱1个,相关软件1 套。
四、其他要求
1、投标人须提供制造商盖公章确认的产品技术资料原件(扫描件无效,副本可用正本复印件)。
2、免费保修1年,质保期后长期有偿提供备品备件。
3、提供1次现场免费操作培训。
