电磁超声测厚仪

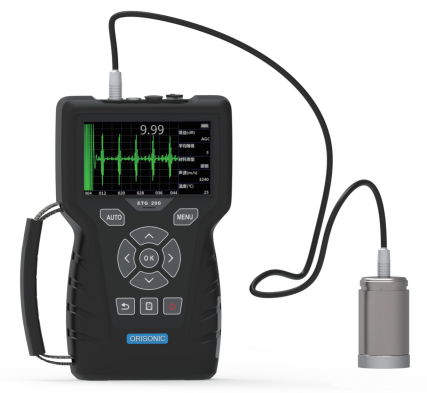

ETG-200大提离电磁超声高温腐蚀检测仪

名称:ETG-200大提离电磁超声高温腐蚀检测仪

详细信息

ETG-200大提离电磁超声高温腐蚀检测仪

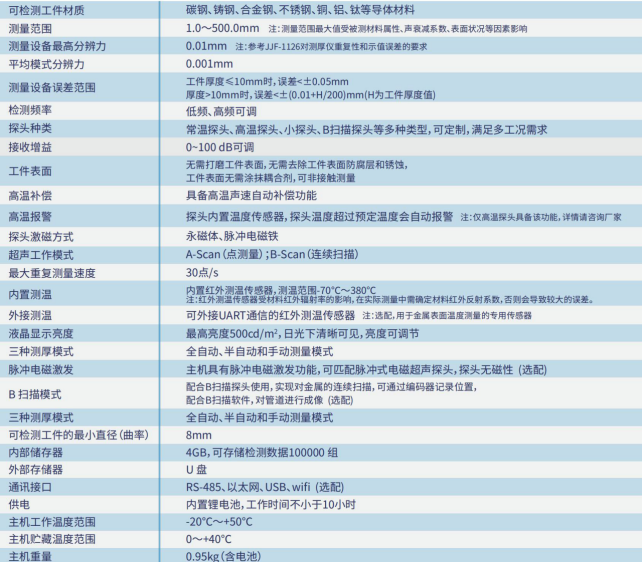

一、主要技术参数

1、可检测工件材质:碳钢、铸钢、合金钢、不锈钢、铜、铝、钛等导体材料;

2、工件表面:无需打磨工件表面,无需去除工件表面防腐层和锈蚀,工件表面无需涂抹耦合剂,可非接触测量;

3、可连接探头种类:高温高频探头、高温低频探头、大提离探头、B扫描探头、脉冲电磁铁探头等;

4、脉冲电磁激发:主机具有脉冲电磁激发功能,可匹配脉冲式电磁超声探头,探头无磁性;(探头为选配)

5、超声工作模式:A-Scan(点测量);B-Scan(连续扫描);

6、B 扫描模式:配合B扫描探头使用,实现对金属的连续扫描,可通过编码器记录位置,配合 B扫描软件,对管道进行成像;(探头为选配)

7、三种测厚模式:全自动、半自动和手动测量模式;

8、测量范围:1.0 ~ 500.0mm;(注:测量范围值受被测材料属性、声衰减系数、表面状况等因素影响;可定制更大范围;)

9、测量设备分辨力:0.01 mm;(注:参考JJF1126对测厚仪重复性和示值误差的要求)

10、测量设备误差范围:工件厚度≤10mm时,误差<±0.05mm;厚度>10mm时,误差<±(0.01+H/200)mm(H为工件厚度值);

11、接收增益:0~100 dB可调;

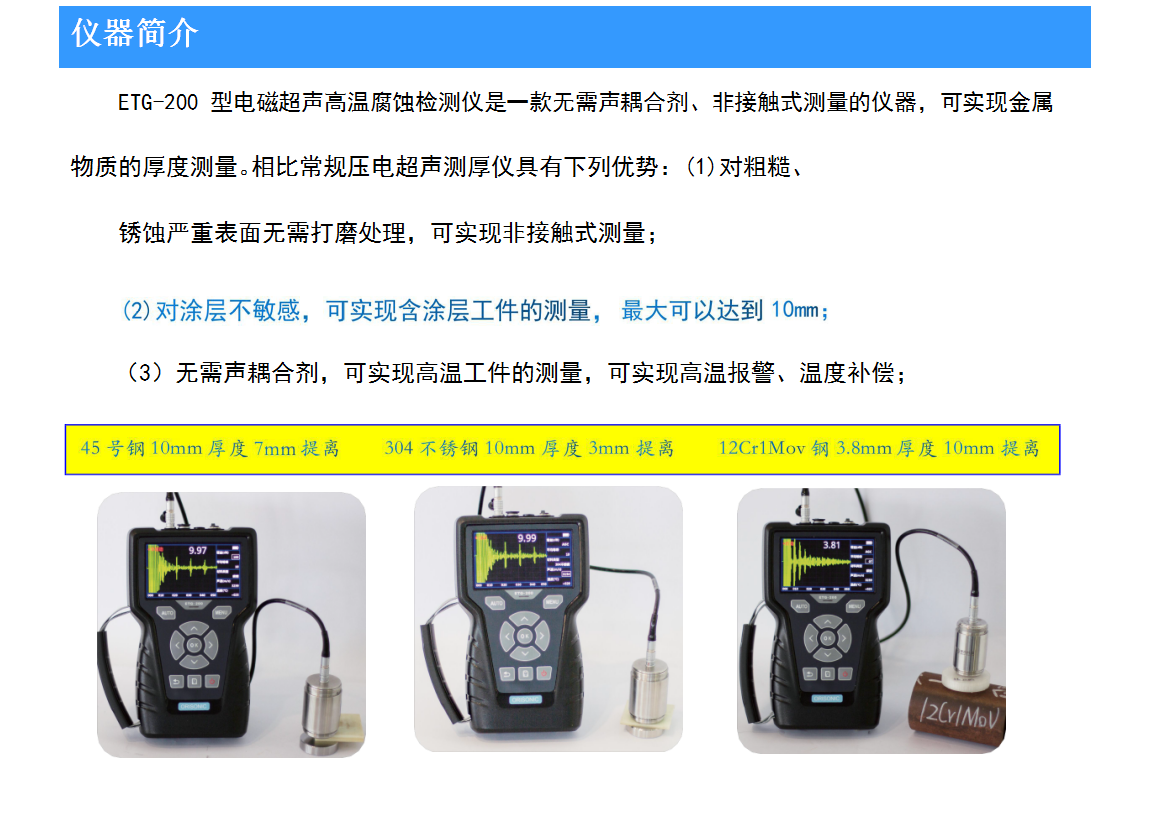

12、提离距离:7 mm;(注:采用常温大提离探头,通过10mm厚度碳钢标准试块进行测定,材质为Q235或45#;不同探头提离距离会有差异;实际提离距离与材料特性、材料曲率和13、材料温度等因素有关,部分材料提离距离可能会大于或小于此距离;非导电或导磁物质可以作为探头提离间隙,但是金属、金属氧化皮、导磁物质等不能作为探头提离间隙。)

14、重复测量速度:30点/s;

15、可连接探头频率:低频、高频可调;(注:铸铁等高晶粒材料建议采用低频探头)

16、内置测温:内置红外测温传感器;(注:红外测温传感器受材料红外辐射率的影响,在实际测量中需确定材料红外反射系数,否则会导致较大的误差)

17、外接测温:可外接UART通信的红外测温传感器;(注:选配,用于金属表面温度测量的传感器)

18、高温补偿:具备高温声速自动补偿功能;

19、高温报警:探头内置温度传感器,探头温度超过预定温度会自动报警;(注:仅高温探头具备该功能,详情请咨询厂家)

20、探头激磁方式:永磁体、脉冲电磁铁;

21、可检测工件的直径(曲率):8mm;

22、内部储存器:4GB,可存储检测数据 100000 组;

23、外部存储器:U 盘;

24、通讯接口:RS-485、以太网、USBWifi;(选配)

25、供电:内置锂电池,工作时间不小于10小时;

26、主机工作温度范围:-20 ~ +50℃;

27、主机贮藏温度范围:0 ~ +40℃;

28、主机重量:0.95kg(含电池);

29、主机外形尺寸:长220mm×宽130mm×厚43mm;

二、设备配置

脉冲电磁式电磁超声主机 1 台、高温通用探头 A(-150~800℃)1 个、铁磁性材料 探头 B(-150~800℃)1 个、碳钢校准试块 1 个、不锈钢校准试块 1 个、探头 短手柄 1 个、探头长手柄 1 个、探头连接线 1.5 米 1 根、充电器 1 个、U 盘 1 个、

主机保护套 1 个、仪器箱 1 个、软件 1 套、探头保护环 1 个、文件资料 1 套。
